固化型けい酸塩系表面含浸材を路面へ適用した場合の安全性
すべり抵抗試験（コンクリート舗装路面）
すべり抵抗試験（コンクリート舗装路面）
1. 試験概要
固化型けい酸塩系表面含浸材が、コンクリート舗装路面の通行の安全性を阻害しないことを、固化型けい酸塩系表面含浸材を塗布したコンクリート版のすべり抵抗試験により確認した。
2. 試験体
基板
モルタル基板 普通ポルドランドセメント使用
配合 ：水セメント比（W/C）＝ 40 %
寸法 ：角柱400×400×50 mm
スランプ ：6.5 cm
最大粒径 ：20 mm
打設面 ：刷毛目仕上げ
表面含浸材
固化型けい酸リチウム系表面含浸材：L-OSMO固化型KK（標準塗布量300 g/㎡）
3. 試験方法
コンクリート版を再現した基板の打設後28日間経過後に【L-OSMO固化型KK】を標準量塗布し、塗布後18日間経過後にDFテスターを用いて動的摩擦係数の測定を行った。測定は基板1枚につき3回実施した。
4. 試験結果

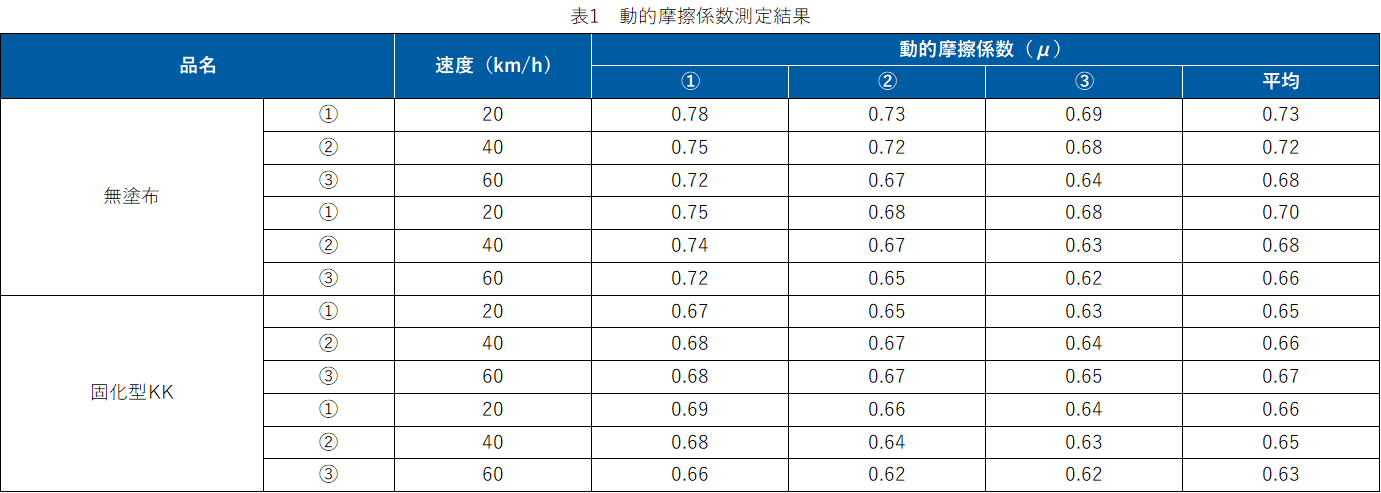

動的摩擦係数測定結果を表1に示す。
固化型けい酸塩系表面含浸材【L-OSMO固化型KK】の無塗布・塗布で動的摩擦係数に大きな差異は見られなかった。
本試験に用いたコンクリート舗装を想定し作成したコンクリート版は、【L-OSMO固化型KK】の無塗布・塗布それぞれで路面新設時のすべり摩擦係数の評価値（案）（参考資料 表2）を満足していた。
固化型けい酸塩系表面含浸材が、コンクリート舗装路面の通行の安全性を阻害することはないと思われる。
※含浸しきらず表面に残存した薬剤の洗浄は必要です。
※施工要領の通り【L-OSMO】シリーズの塗布後は、高圧洗浄、デッキブラシ等で塗布面の残存薬剤を洗い流してください。
【参考資料】
